Numerisk integrasjon

TMA4400 Matematikk 1: Kalkulus og lineær algebra

Dato: 03. november 2025

Generell fremgangsmåte

Vi ønsker å beregne det bestemte integralet

\[ \int_a^bf(x)\ dx, \]

hvor \(a<b\) begge er reelle tall.

En måte å gjøre dette på er å finne en funksjon \(F(x)\) slik at \(F'(x)=f(x)\) og

\[ \int_a^b f(x) \ dx = F(b)-F(a). \]

Men det er ikke alltid like lett å finne en \(F(x)\) som har et fornuftig uttrykk. Hvis for eksempel \(f(x)=e^{x^2}\), er

\[ F(x)=\sum_{k=0}^\infty\frac{x^{2k+1}}{k!(2k+1)}. \]

La oss heller velge en litt annen strategi som vil gjøre oss i stand til å integrere de fleste \(f(x)\). Hvis vi kan finne en annen funksjon \(g(x)\) slik at

\[ f(x) \approx g(x), \]

vil også

\[ \int_a^b f(x) \ dx \approx \int_a^b g(x) \ dx. \]

Hvis vi i tillegg velger en \(g(x)\) som er enkel å integrere, kan vi kanskje finne en slags formel for integralet til \(f(x)\) også.

Fra Taylors teorem vet vi at polynomer er gode kandidater for \(g(x)\), og at de approksimerer \(f(x)\) godt under visse forutsetninger.

Definer følgende første ordens polynom:

\[ g(x)=f(a)\cdot\frac{b-x}{b-a}+f(b)\cdot\frac{x-a}{b-a}, \]

da vil \(g(a)=f(a)\) og \(g(b)=f(b)\). Videre er

\[ \int_a^bf(x) \ dx \approx \int_a^b g(x) \ dx = \frac{b-a}{2}\Big(f(a)+f(b)\Big). \]

Her krevde vi at approksimasjonen \(g(x)\) skulle være lik funksjonen \(f(x)\) i punktene \(x=a\) og \(x=b\) og lineær ellers. La oss gjøre denne ideen mer generell.

Som i Eulers metode deler vi opp intervallet \([a,b]\) i like store deler. For \(n\in \mathbb{N}\), definerer vi altså steglengden \(h\) og nodene \(x_i\) ved

\[ h=\frac{x_n-x_0}{n}\qquad \text{og}\qquad x_{i+1}=x_i+h\qquad\text{for $i=0,1,\dots,n-1$,} \]

hvor \(x_0=a\) og \(x_n=b\).

I hver enkelt node ønsker vi at \(g(x)\) og \(f(x)\) skal ha samme funksjonsverdi. Vi skriver derfor

\[ g(x)=\sum_{i=0}^nf(x_i)l_i(x), \]

hvor \(0\leq l_i(x)\leq 1\) er et polynom av vilkårlig orden mellom nodene. Vi legger også merke til at

\[ \int_a^b g(x) \ dx = \int_a^b \sum_{i=0}^nf(x_i)l_i(x) \ dx = \sum_{i=0}^n\left(\int_a^bl_i(x) \ dx \right)f(x_i)= \sum_{i=0}^n w_i f(x_i), \]

hvor \(w_i=\int_a^bl_i(x) \ dx\). Dette er den såkalte Newton-Cotes formelen som vi ikke skal gå mer inn på i TMA4400.

Rektangelmetoden

Hvis vi nå lar \(l_i(x)\) være et polynom med orden lik 0, altså den konstante funksjonen

\[\begin{split} l_i(x)=\begin{cases} 1,&\qquad \text{for $x\in [x_{i},x_{i+1}]$,}\\ 0,&\qquad \text{ellers,} \end{cases} \end{split}\]

når \(i=0,\ldots,n-1\) og \(l_n(x)=0\) når \(i=n\), får vi

\[\begin{split} w_i=\int_a^bl_i(x) \ dx =\begin{cases} x_{i+1}-x_i,&\qquad \text{for $i=0,\ldots,n-1$,}\\ 0,&\qquad \text{for $i=n$.} \end{cases} \end{split}\]

Dette gir at

\[\begin{align*} \int_a^b f(x) \ dx &\approx \sum_{i=0}^n w_i f(x_i) = \sum_{i=0}^{n-1} f(x_i) (x_{i+1}-x_i)\\ &= h \sum_{i=0}^{n-1}f(x_i)=h \Big(f(a)+f(a+h)+f(a+2h)+\cdots+f(b-h) \Big) \end{align*}\]

---

Bemerkning. Dette er akkurat samme formel som opptrer i Riemann-summer bare at vi har bestemt oss for å velge venstre endepunkt i delintervallene. Vi kunne selvsagt også ha valgt høyre endepunkt uten store endringer.

---

import numpy as np

def rektangel(f, a, b, n):
# vi finner en approksimasjon av integralet ved rektangelmetoden
# Input:
#   f:    integranden
#   a, b: integrasjonsintervallet
#   n:    antall delintervall
# Output: approksimasjonen av integralet
    x_noder = np.linspace(a, b, n+1)       # jevnt fordelte noder fra a til b
    h = (b-a)/n                            # steglengden
    R = h*(sum(f(x_noder[0:n])))           # summerer f(x_0), f(x_1), ... , f(x_{n-1})
    return (n, R)

Eksempel

Test koden på følgende eksempel:

\[ \int_{-1}^2(4x^3+x^2+2x-1)dx. \]

Det eksakte svaret er 18.

def f(x):                        # integranden
    return 4*x**3+x**2+2*x-1

a, b = -1, 2                     # integrasjonsintervallet
n = 10                           # antall delintervaller
(n, R) = rektangel(f, a, b, n)   # numerisk løsning

print('n = {:3d}, Approksimasjon = {:.8f}'.format(n,R))

n =  10, Approksimasjon = 11.56500000

Prøv gjerne med konstanten \(-1\). Hva skjer da?

La oss nå illustrere hvordan dette ser ut grafisk.

import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle

x = np.linspace(a, b, n+1)
y = f(x)
h = (b - a)/n
x_plot = np.linspace(a , b, 200)


fig, ax1 = plt.subplots(figsize=(8,4))
ax1.plot(x_plot, f(x_plot),color="black",linewidth=2.0)
xm = x[0:n+1]

for i in range(0,n):
    ax1.add_patch(Rectangle((x[i], 0), h , f(xm[i]), edgecolor="blue", facecolor="cyan"))

plt.xlabel("x-akse")
plt.ylabel("y-akse")
plt.title("Rektangelmetoden")
plt.show()

Feilanalyse for rektangelmetoden

Vi lar feilen være gitt som

\[ I_n = \left|\int_a^b f(x) \ dx - h \sum_{i=0}^{n-1}f(x_i)\right|. \]

---

Teorem. Anta at \(f(x)\) og dens førstederiverte, \(f'(x)\), er kontinuerlige for \(x\in[a,b]\), og at \(|f'(x)|\leq K\) for alle \(x\in[a,b]\). Da har vi at

\[ I_n\leq \frac{K(b-a)}{2}h=\frac{K(b-a)^2}{2n} \]

---

---

Bevis. Ved hjelp av egenskapene til integralet vil

\[ \int_a^b f(x) \ dx = \sum_{i=0}^{n-1}\int_{x_i}^{x_{i+1}} f(x) \ dx \qquad\text{og}\qquad hf(x_i)=\int_{x_i}^{x_{i+1}} f(x_i) \ dx, \]

som betyr at

\[ I_n\leq \sum_{i=0}^{n-1}\int_{x_i}^{x_{i+1}}| f(x)-f(x_i)| \ dx. \]

Siden \(x\in[x_i,x_{i+1}]\), gir Taylors teorem følgende:

\[ f(x)=f(x_i+(x-x_i))=f(x_i)+(x-x_i)f'(\xi),\qquad\text{for $\xi\in[x_i,x]$,} \]

eller

\[ |f(x)-f(x_i)|\leq |x-x_i||f'(\xi)|\leq |x-x_i|K. \]

Dette betyr at

\[ I_n\leq \sum_{i=0}^{n-1}\int_{x_i}^{x_{i+1}}| f(x)-f(x_i)| \ dx \leq K\sum_{i=0}^{n-1}\int_{x_i}^{x_{i+1}}(x-x_i) \ dx=K\sum_{i=0}^{n-1}\frac{1}{2}h^2=\frac{1}{2}h^2nK=\frac{K(b-a)^2}{2n}. \]

---

La oss teste dette estimatet numerisk.

def f(x):
    return 4*x**3+x**2+2*x-1

a, b = -1, 2
I_eksakt = 18                        # vi regner ut integralet

for n in [1,2,4,8,16,32,64]:
    (n, R) = rektangel(f, a, b, n=n) # numerisk løsning
    err = abs(I_eksakt-R)            # feil
    if n == 1:
        print('n = {:3d},  error = {:.3e}'.format(n, err))
    else:
        print('n = {:3d},  error = {:.3e}, reduction factor = {:.3e}'.format(n, err, err/err_prev))
    err_prev=err

n =   1,  error = 3.600e+01
n =   2,  error = 2.588e+01, reduction factor = 7.188e-01
n =   4,  error = 1.491e+01, reduction factor = 5.761e-01
n =   8,  error = 7.945e+00, reduction factor = 5.330e-01
n =  16,  error = 4.096e+00, reduction factor = 5.155e-01
n =  32,  error = 2.079e+00, reduction factor = 5.075e-01
n =  64,  error = 1.047e+00, reduction factor = 5.037e-01

Vi ser at feilen er redusert med en faktor \(0.5\) når antall delintervall øker med en faktor \(2\). Dette stemmer ganske bra med hva vi forventer:

\[ \frac{I_{2n}}{I_{n}}=\frac{\frac{K(b-a)^2}{2(2n)}}{\frac{K(b-a)^2}{2n}}=\frac{1}{2}. \]

Trapesmetoden

Hvis vi nå lar \(l_i(x)\) være polynomer med orden lik 1, altså de lineære funksjonene

\[\begin{split} l_i(x)=\begin{cases} \frac{x_{i+1}-x}{x_{i+1}-x_{i}},&\qquad \text{for $x\in [x_{i},x_{i+1}]$ der $i=0,\ldots,n-1$,}\\ \frac{x-x_{i-1}}{x_{i}-x_{i-1}},&\qquad \text{for $x\in [x_{i-1},x_{i}]$ der $i=1,\ldots,n$,}\\ 0,&\qquad \text{ellers,} \end{cases} \end{split}\]

får vi

\[\begin{split} w_i=\int_a^bl_i(x) \ dx=\begin{cases} \frac{1}{2}(x_{1}-x_0),&\qquad \text{for $i=0$,}\\ \frac{1}{2}(x_{i+1}-x_i)+\frac{1}{2}(x_{i}-x_{i-1}),&\qquad \text{for $i=1,\ldots,n-1$,}\\ \frac{1}{2}(x_{n}-x_{n-1}),&\qquad \text{for $i=n$.} \end{cases} \end{split}\]

Dette gir at

\[\begin{align*} \int_a^b f(x) \ dx &\approx \sum_{i=0}^n w_i f(x_i) = \frac{1}{2}hf(x_0)+h\sum_{i=1}^{n-1} f(x_i)+\frac{1}{2}hf(x_n)\\ &=\frac{h}{2}\left(f(x_0)+2\sum_{i=1}^{n-1} f(x_i)+f(x_n)\right). \end{align*}\]

import numpy as np

def trapes(f, a, b, n):
# vi finner en approksimasjon av integralet ved trapesmetoden
# Input:
#   f:    integranden
#   a, b: integrasjonsintervallet
#   n:    antall delintervall
# Output: approksimasjonen av integralet
    x_noder = np.linspace(a, b, n+1)       # jevnt fordelte noder fra a til b
    h = (b-a)/n                            # steglengden
    T1 = f(x_noder[0])                     # T1 = f(x_0)
    T2 = f(x_noder[n])                     # T2 = f(x_n)
    T3 = sum(f(x_noder[1:n]))              # T3 = f(x_1)+f(x_2)+...+f(x_{n-1})
    T = (h/2)*(T1 + 2*T3 + T2)
    return (n, T)

Eksempel

Test koden på følgende eksempel:

\[ \int_{-1}^2(4x^3+x^2+2x-1)dx. \]

Det eksakte svaret er 18.

def f(x):                        # integranden
    return 4*x**3+x**2+2*x-1
a, b = -1, 2                     # integrasjonsintervallet
n = 5                            # antall delintervaller
(n, T) = trapes(f, a, b, n)      # numerisk løsning
print('n = {:3d}, Approksimasjon = {:.8f}'.format(n,T))

n =   5, Approksimasjon = 19.26000000

Prøv gjerne med \(2x-1\). Hva skjer da?

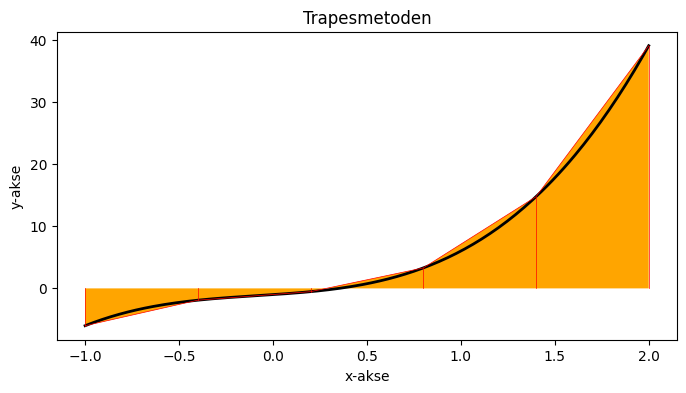

La oss nå illustrere hvordan dette ser ut grafisk.

import matplotlib.pyplot as plt

x = np.linspace(a, b, n+1)
y = f(x)
h = (b - a)/n
x_plot = np.linspace(a , b, 200)

fig, ax2 = plt.subplots(figsize=(8,4))
ax2.plot(x_plot, f(x_plot),color="black",linewidth=2.0)
ax2.plot(x, y, color="red",linewidth=0.5)
ax2.fill_between(x, y, facecolor='orange')

for i in range(0,n+1):
    plt.plot([x[i],x[i]],[0,y[i]],color="red",linewidth=0.5)

plt.xlabel("x-akse")
plt.ylabel("y-akse")
plt.title("Trapesmetoden")
plt.show()

Feilanalyse for trapesmetoden

Nå lar vi feilen være gitt som

\[ I_n = \left|\int_a^b f(x) \ dx - \frac{h}{2}\left(f(x_0)+2\sum_{i=1}^{n-1} f(x_i)+f(x_n)\right)\right|. \]

---

Teorem. Anta at \(f(x)\) og dens første- og andrederiverte, \(f'(x)\) og \(f''(x)\), er kontinuerlige for \(x\in[a,b]\), og at \(|f''(x)|\leq K\) for alle \(x\in[a,b]\). Da har vi at

\[ I_n\leq \frac{K(b-a)}{12}h^2=\frac{K(b-a)^3}{12n^2}. \]

---
