Eulers metode

TMA4400 Matematikk 1: Kalkulus og lineær algebra

Dato: 27. oktober 2025

Eulers eksplisitte metode

Vi skal se på følgende initialverdiproblem:

\[\begin{align*} \begin{cases} y'(t)=F(t,y(t)),& \qquad t\in(t_0,t_{\text{end}}],\\ y(t_0)=y_0. \end{cases} \end{align*}\]

Vi deler nå opp intervallet \([t_0,t_{\text{end}}]\) i like store deler. For \(N\in \mathbb{N}\), definerer vi altså steglengden \(h\) og nodene \(t_n\) ved

\[ h=\dfrac{t_{\text{end}}-t_0}N\qquad \text{og}\qquad t_{n+1}=t_n+h\qquad\text{for $n=0,1,\dots,N-1$,} \]

hvor \(t_{\text{end}}=t_N\).

Anvend så Taylors teorem på \(y(t)\) om punktet \(t=t_0\):

\[ y(t_0 + h) = y(t_0) + h y'(t_0) + \frac{1}{2}h^2 y''(\xi) \qquad\text{for $\xi\in(t_0,t_1)$.} \]

For små steglengder \(h\) og begrensede \(y''(t)\), har vi at

\[ y(t_1) = y(t_0+h) \approx y(t_0) + h y'(t_0) = y_0 + h F(t_0, y_0) =: y_1. \]

Altså har vi brukt lineær tilnærming til å approksimere verdien \(y(t_1)\) ved hjelp av \(y_1\).

Vi finner \(y_{n+1}=y(t_{n+1})\), for \(n=0,1,\dots,N-1\), på tilsvarende måte:

\[\begin{align*} y_{n+1}&=y_n + h F(t_n,y_n),\\ t_{n+1}&=t_n+h. \end{align*}\]

La oss nå implementere dette i python.

import numpy as np
import matplotlib.pyplot as plt

def euler_eksplisitt(F, t, y, h):
    # ett steg med Eulers eksplisitte metode
    y = y + h*F(t, y)
    t = t + h
    return t, y

def ode_løser(F, t0, tend, y0, h, metode=euler_eksplisitt):
    # Generisk numerisk løser for ordinære differensialligninger
    #    y' = F(t,y), y(t0)=y0
    # Input: F, integrasjonsintervallet t0 og tend,
    #        steglengden h og metoden vi velger
    #
    # Output: array-er med t- og y-verdiene.

    y_num = np.array([y0])    # array for den numeriske løsningen y
    t_num = np.array([t0])    # array for t-verdiene

    tn = t0
    yn = y0

    # hovedløkka
    while tn < tend - 1.e-10:            # vi kjører mens vi er strengt mindre enn t_end
        tn, yn = metode(F, tn, yn, h)    # ett steg med metoden vi velger

        # utvider array-ene for t and y
        y_num = np.concatenate((y_num, np.array([yn])))
        t_num = np.append(t_num,tn)

    return t_num, y_num

Eksempel

Vi skal nå finne den numeriske løsningen av initialverdiproblemet

\[\begin{align*} \begin{cases} y'(t)=-2ty(t),& \qquad t\in(0,1],\\ y(0)=1 \end{cases} \end{align*}\]

ved hjelp av Eulers eksplisitte metode. Den eksakte løsningen er \(y(t)=e^{-t^2}\).

Vi prøver med steglengdene \(h=0.1\), \(h=0.05\) og \(h=0.025\), og vi sammenligner så med den eksakte løsningen.

# vi definerer høyresiden
def F(t, y):
    return -2*t*y

# den eksakte løsningen
def y_eksakt(t):
    return np.exp(-t**2)

t0 = 0                        # første tidspunkt
tend = 1                      # siste tidspunkt
y0 = 1                        # initialverdien for y
h = 0.1                       # steglengden, prøv med andre verdier her

# vi løser ligningen
t_num, y_num = ode_løser(F, t0, tend, y0, h)

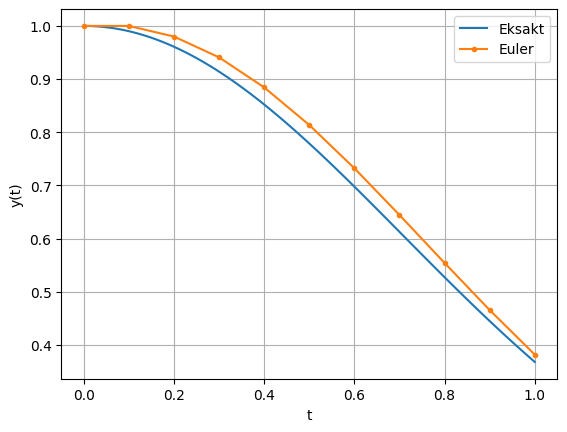

# vi plotter den eksakte løsningen
t = np.linspace(t0, tend, 101)
plt.plot(t, y_eksakt(t))

# vi plotter den numeriske løsningen
plt.plot(t_num, y_num, '.-')

plt.xlabel('t')
plt.ylabel('y(t)')
plt.grid(True)
plt.legend(['Eksakt', 'Euler']);

Feilanalyse (lokal feil) for Eulers eksplisitte metode

Vi lar nå feilen være gitt som

\[ e_n = |y(t_n)-y_{n}|,\qquad\text{for $n=0,1,\ldots,N$.} \]

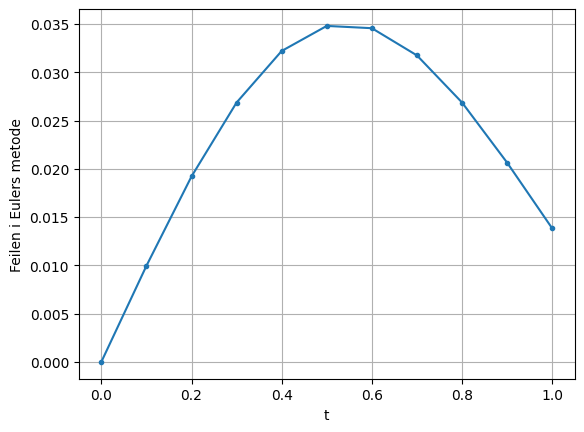

feil = abs(y_eksakt(t_num)-y_num)           # feilen er gitt som differansen mellom eksakt og numerisk løsning
plt.plot(t_num, feil, '.-')
plt.xlabel('t')
plt.ylabel('Feilen i Eulers metode')
plt.grid(True)
print("max_n e_n = ", max(feil))            # vi skriver ut feilen målt som den største differansen

max_n e_n =  0.03480305692859509

La oss nå undersøke hvordan feilen oppfører seg ved å lage en tabell:

h = 0.1                     # steglengde
t0, tend = 0, 1             # integrasjonsintervall
y0 = 1                      # initialverdi

print('i    h                 e_N         y_num\n---------------------------------------------')

for i in range(10):
    t_num, y_num = ode_løser(F, t0, tend, y0, h)    # løser ligningen
    feil = abs(y_eksakt(tend)-y_num[-1])            # feilen i endepunktet tend
    print(format('{:}    {:.3e}        {:.3e}      {:.8}'.format( i, h, feil, float(y_num[-1]))))
    h = 0.5*h                                       # reduserer steglengden

i    h                 e_N         y_num
---------------------------------------------
0    1.000e-01        1.383e-02      0.38170668
1    5.000e-02        6.505e-03      0.37438402
2    2.500e-02        3.157e-03      0.3710364
3    1.250e-02        1.555e-03      0.36943486
4    6.250e-03        7.720e-04      0.36865147
5    3.125e-03        3.846e-04      0.36826405
6    1.563e-03        1.920e-04      0.36807139
7    7.813e-04        9.589e-05      0.36797533
8    3.906e-04        4.792e-05      0.36792736
9    1.953e-04        2.396e-05      0.3679034

For hver iterasjon \(i\), halverer vi \(h\), og vi ser at \(e_N\) også blir halvert. Tilsynelatende har vi derfor at

\[ e_N = |y(t_{\text{end}})-y_N|\approx Ch. \]

La oss analysere dette nærmere. På grunn av Taylor-utviklingen vi gjorde tidligere, og definisjonen av \(y_n\), har vi at

\[ y(t_n)-y_n = y(t_{n-1}+h)-y_n = \Big(y(t_{n-1}) + h y'(t_{n-1}) + \frac{1}{2}h^2 y''(\xi)\Big)-\Big(y_{n-1} + h F(t_{n-1},y_{n-1})\Big), \]

for \(\xi\in(t_{n-1},t_{n})\). Hvis vi nå antar at metoden var eksakt i forrige steg \(y_{n-1}=y(t_{n-1})\) og at ligningen holder \(y'(t_{n-1})=F(t_{n-1},y(t_{n-1}))\), får vi

\[ y(t_n)-y_n=\frac{1}{2}h^2 y''(\xi)\qquad \text{eller} \qquad e_n=\frac{1}{2}h^2 |y''(\xi)|\leq \frac{1}{2}h^2\max_{t\in[t_0,t_{\text{end}}]}|y''(t)|\leq Ch^2. \]

Her får vi at feilen \(e_N\approx Ch^2\), men dette var under forutsetning av at \(e_{N-1}=0\). For å få den faktiske (globale) feilen må vi gjøre en dypere analyse, som vi ikke går nærmere inn på her.

---

Definisjon. Vi sier at metoden er konsistent, altså at metoden faktisk løser problemet, dersom

\[ \lim_{h\to0+}\frac{e_n}{h}=0. \]

---

Eulers eksplisitte metode er altså konsistent.

---

Bemerkning. En betingelse som er fristende å bruke er

\[ \lim_{h\to0+}e_n=0, \]

men dette er oppfylt for fine nok funksjoner \(y(t)\), uavhengig av om de løser initialverdiproblemet eller ikke:

\[\begin{align*} e_n=|y(t_n)-y_n| &= |y(t_{n-1}+h)-y_n| = \Big|\Big(y(t_{n-1}) + h y'(\xi)\Big)-\Big(y(t_{n-1})+hF(t_{n-1},y(t_{n-1}))\Big)\Big|\\ &\leq h \Big(|y'(\xi)|+|F(t_{n-1},y(t_{n-1})|\Big). \end{align*}\]

---

Legg merke til et første ordens polynom \(y(t)=at+b\) løser \(y'(t)=a\). Da er \(y''(t)=0\) og \(e_n=0\). Hvis derimot \(y(t)=at^2+bt+c\), altså et andre ordens polynom, vil \(y''(t)=2a\neq0\) og \(e_n=ah^2\).

---

Definisjon. Vi sier at metoden har orden \(m\) dersom \(e_n=O(h^{m+1})\).

---

Vi ser derfor at Eulers eksplisitte metode har orden lik 1. Metoden er altså eksakt for første ordens polynomer.

---

Bemerkning. En metode med orden \(m>0\) er altså konsistent.

---

Eulers implisitte metode

Vi fortsetter med det samme initialverdiproblemet:

\[\begin{align*} \begin{cases} y'(t)=F(t,y(t)),& \qquad t\in(t_0,t_{\text{end}}],\\ y(t_0)=y_0. \end{cases} \end{align*}\]

Vi beholder også steglengden \(h\) og nodene \(t_n\):

\[ h=\dfrac{t_{\text{end}}-t_0}N\qquad \text{og}\qquad t_{n+1}=t_n+h\qquad\text{for $n=0,1,\dots,N-1$.} \]

Men vi finner \(y_{n+1}=y(t_{n+1})\), for \(n=0,1,\dots,N\), på følgende måte:

\[\begin{align*} y_{n+1}&=y_n + h F(t_{n+1},y_{n+1}),\\ t_{n+1}&=t_n+h. \end{align*}\]

La oss analysere metoden ved hjelp av Taylors teorem anvendt på \(y(t_n-h)\),

\[ y(t_{n-1})=y(t_{n}-h)=y(t_{n}) - h y'(t_n) + \frac{1}{2}h^2 y''(\xi), \qquad \text{for $\xi\in(t_{n-1},t_n)$.} \]

slik at vi ved å anta at \(y(t_{n-1})=y_{n-1}\) får

\[\begin{align*} y(t_n)-y_{n} &= \Big(y(t_{n-1}) + h F(t_{n},y(t_{n})) - \frac{1}{2}h^2 y''(\xi)\Big)-\Big(y(t_{n-1})+hF(t_{n},y_n)\Big)\\ &=h\Big(F(t_{n},y(t_{n}))-F(t_{n},y_n)\Big)-\frac{1}{2}h^2 y''(\xi). \end{align*}\]

For å fortsette må vi anta at \(F(t,y(t))=F(y(t))\). Da kan vi bruke middelverditeoremet på \(F(y(t))\):

\[ F(t_{n},y(t_{n}))-F(t_{n},y_n)=F(y(t_{n}))-F(y_n)=F'(\zeta)(y(t_n)-y_n),\qquad\text{for $\zeta$ mellom $y_n$ og $y(t_n)$.} \]

Dermed får vi

\[ (1-hF'(\zeta))(y(t_n)-y_n))=-\frac{1}{2}h^2 y''(\xi)\qquad\Longleftrightarrow\qquad y(t_n)-y_n)=-\frac{\frac{1}{2}h^2 y''(\xi)}{1-hF'(\zeta)}, \]

eller

\[\begin{align*} e_n \leq \frac{\frac{1}{2}h^2 |y''(\xi)|}{|1-hF'(\xi)|}\leq \frac{1}{2}h^2 |y''(\xi)|,\qquad\text{for $h$ liten nok og $|F'(\zeta)|$ begrenset.} \end{align*}\]

Eulers implisitte metode har altså orden lik 1 den også, og er dermed konsistent.

Det er ikke like enkelt å implementere Eulers implisitte metode siden vi har \(y_{n+1}\) både på venstre og høyre side av likheten. Verdien \(y_{n+1}\) er altså gitt implisitt.

Hvis vi nå antar at \(F(t,y)=F(y)\), kan vi gjøre følgende: La \(y_{n+1}=x\), da får vi

\[ x = y_n + hF(x) \qquad \Longleftrightarrow \qquad 0 = -x + y_n + hF(x) =: f(x). \]

Vi kan altså finne \(x=y_{n+1}\) ved å finne nullpunktet til funksjonen \(f(x)\). Dette kan vi f. eks. gjøre med Newtons metode: Gitt \(a_0=y_n\), får vi

\[ a_{n+1} = a_n - \frac{f(a_n)}{f'(a_n)} = a_n - \frac{hF(a_n)-a_n+a_0}{hF'(a_n)-1}. \]

Prøv gjerne å implementere Eulers implisitte metode.

Ustabilitet i Eulers eksplisitte metode

Selv om de to metodene vi har sett på har lik orden, er Eulers implisitte metode av og til å foretrekke siden den er mer stabil enn Eulers eksplisitte metode. Den implisitte metoden er selvsagt dyrere å implementere, og derfor kan det være greit å bruke Eulers eksplisitte metode også. Vi skal ikke gå videre inn i analysen av akkurat denne problemstillingen, men vi ønsker å belyse det hele med et eksempel hvor Eulers eksplisitte metode ikke nødvendigvis fungerer så bra.

La oss se på følgende initialverdiproblem:

\[\begin{align*} \begin{cases} y'(t)=-y(t),& \qquad t\in(0,10],\\ y(0)=1. \end{cases} \end{align*}\]

Den eksakte løsningen er \(y(t)=e^{-t}\), og denne går ganske raskt mot null når \(t\) vokser. La videre

\[ h = \frac{10-0}{5}=2 \qquad\text{og}\qquad t_0=0,\ t_1=2,\ t_2=4,\ t_3=6,\ t_4=8,\ t_5=10. \]

# vi definerer høyresiden
def G(t, y):
    return -y

# den eksakte løsningen
def Y_eksakt(t):
    return np.exp(-t)

t0 = 0                        # første tidspunkt
tend = 10                     # siste tidspunkt
y0 = 1                        # initialverdien for y
h = 2                         # steglengden, prøv med andre verdier her

# vi løser ligningen
t_num, y_num = ode_løser(G, t0, tend, y0, h)

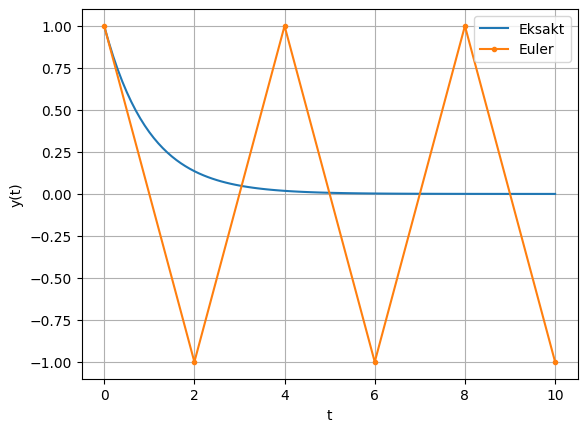

# vi plotter den eksakte løsningen
t = np.linspace(t0, tend, 101)
plt.plot(t, Y_eksakt(t))

# vi plotter den numeriske løsningen
plt.plot(t_num, y_num, '.-')

plt.xlabel('t')
plt.ylabel('y(t)')
plt.grid(True)
plt.legend(['Eksakt', 'Euler']);

La oss se nærmere på feilen \(e_N\):

h = 8                       # steglengde
t0, tend = 0, 10            # integrasjonsintervall
y0 = 1                      # initialverdi

print('i    h                 e_N         y_num\n---------------------------------------------')

for i in range(10):
    t_num, y_num = ode_løser(G, t0, tend, y0, h)    # løser ligningen
    feil = abs(Y_eksakt(tend)-y_num[-1])            # feilen i endepunktet tend
    print(format('{:}    {:.3e}        {:.3e}      {:.8}'.format( i, h, feil, float(y_num[-1]))))
    h = 0.5*h                                       # reduserer steglengden

i    h                 e_N         y_num
---------------------------------------------
0    8.000e+00        4.900e+01      49.0
1    4.000e+00        2.700e+01      -27.0
2    2.000e+00        1.000e+00      -1.0
3    1.000e+00        4.540e-05      0.0
4    5.000e-01        4.445e-05      9.5367432e-07
5    2.500e-01        3.534e-05      1.0056585e-05
6    1.250e-01        2.246e-05      2.2942685e-05
7    6.250e-02        1.264e-05      3.2764551e-05
8    3.125e-02        6.697e-06      3.8703386e-05
9    1.562e-02        3.446e-06      4.195351e-05

Fra tabellen ser vi at hvis vi velger steglengden \(h\) liten nok, vil feilen bli mindre også her. Vi kan selvsagt kvantifisere hva liten nok egentlig er, men altså ikke i TMA4400.
